555它激式臭氧发生器电路

2026-08-31 3,586 0

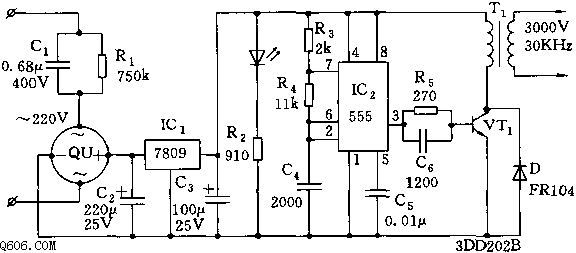

本臭氧发生器包括降压整流电路、多谐振荡源、高频脉冲变压器及臭氧发生片等,电路如图所示。

供电电源由降压变压器和全桥整流电路组成,经 7809 稳压后提供 +9 V 直流电压。时基电路 555 和 R3、R4、C4 等组成一个多谐振荡器,振荡频率 f=1.44/(R3+2R4)C4,图示参数振荡频率约 30 kHz。555 输出的脉冲序列(占空比约 1:1)通过功率管 VT1 驱动高频脉冲变压器 T1,其次级输出约 3000 V 的高压(空载)。这种高频高压脉冲加至臭氧发生陶瓷片器件,利用电晕放电原理产生臭氧。

臭氧发生器件可采用 N-10、N-15、N-20 器件,据称每小时可产生臭氧量达 100、150 和 200 mg。高频脉冲变压器参数为:初级 1~2 端绕 11 匝、3~4 端绕 8 匝,次级绕 3300 匝;VT1 可采用 3DD202B、BU105 或 TIP41 等功率管;降压电容器 C1 应采用耐压不低于 400 V 的金属化纸介电容器等。
