555模拟气功信息仪电路

2026-08-31 3,586 0

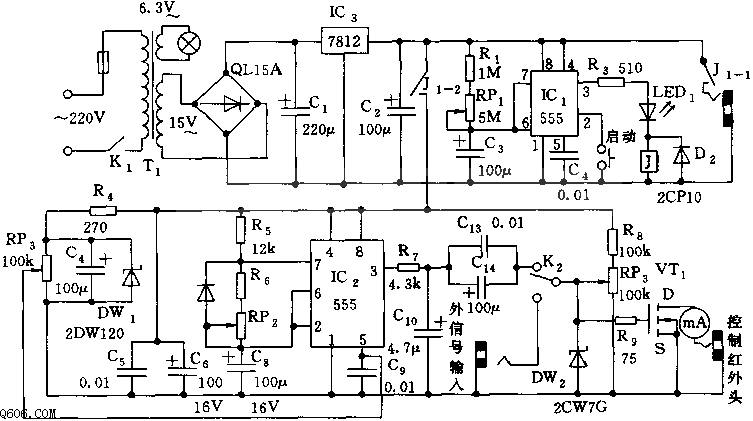

图示信息仪包括降压整流电源(Vdd=+12 V)、定时电路、多谐振荡器、功放及功能输出头。

IC1 和 R1、RP1、C3 组成启动定时电路,定时时间 td=1.1(R1+RP1)C3。在定时时间内 J 吸合,控制 J1-1、J1-2 触点的接通。

IC2 和 R5、R6、RP2、C8 等组成可控多谐振荡器,f=1.44/(R5+2R6+RP2)C8,但频率可通过 5 脚的控制电压来改变,即通过调节 RP3 实现。VT1 采用 V-MOS 型场效应功率管。功能输出头采用 0.85 μm 砷化镓半导体激光器和 PTC 特种红外辐射陶瓷材料,以及强磁场 SmCo 磁钢。
