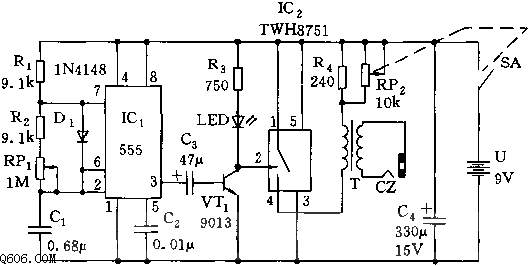

电路如图所示，由 555 振荡器和功放驱动级组成。555 和 R1、R2、RP1、C1 等组成一个多谐振荡器，其频率可通过 RP1 调节，即 f=1.44/(R1+R2+RP1)C1，图示参数给出的频率范围为 2～106 Hz。
555 输出的低频脉冲经 VT1 反相加至 IC2 的输入端，经功率放大驱动脉冲变压器 T，其次级 CZ 插口接按摩器的金属板电极，对人体劳损部位进行按摩或保健。LED 与振荡频率同步发出指示光。RP1 用以调节频率，RP2 调节按摩强度；SA 采用带开关的螺旋式电位器。
