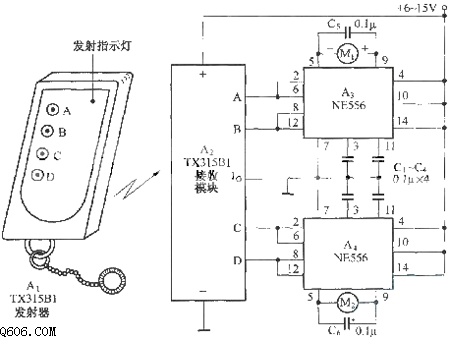

图示为模型车船遥控器电路图。NE556 是一只双时基集成电路，内含两个独立的 555 电路，每个 555 电路组成一个施密特触发器，受 TX315B1 输出端的控制实现触发器的翻转。当施密特触发器的输入端为低电平时其输出端输出高电平；当输入端为高电平时输出端输出低电平。当电机的两端均为高电平或低电平时电机停转；当电机两端一端为高电平、另一端为低电平时电机旋转；若电机两端的高、低电平对调，则电机旋转方向反向。
