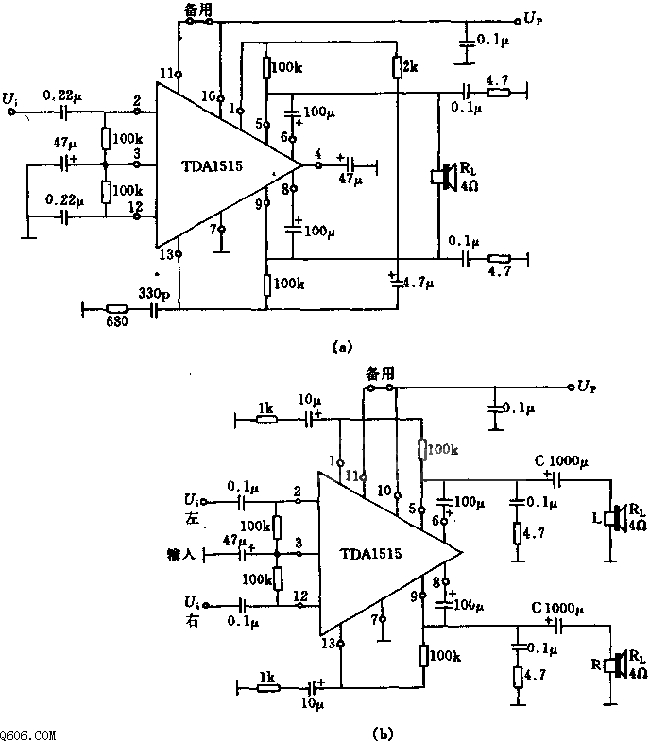

图示为 12 W、24 W 功率放大电路，图(a)和图(b)两个电路可用于输出功率为 12 W 或 24 W 的场合。供电电压范围为 6.5～15 V，静态电流 75 mA，其功率值如下：在 RL=4 Ω、k=0.5% 时 Po=5.5 W，k=10% 时 Po=7 W；在 RL=2 Ω、k=0.5% 时 Po=9 W，k=10% 时 Po=12 W。对于桥式电路，在 RL=4 Ω、k=0.5% 时可输出功率 18 W，最大 24 W。
