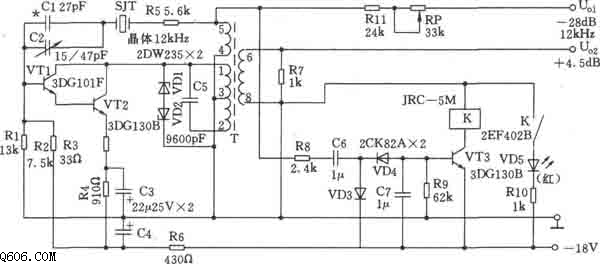

图示电路由 12 kHz 中频振荡器和告警电路组成。它采用变量器反馈式振荡电路，振荡频率主要由石英晶体决定，C1、C2 可作微调频率；振荡管采用复合管以提高输入阻抗，幅度的稳定由 VD1、VD2 双向稳压来保证。

技术指标：(1)标称频率 12 kHz，频差不超过 ±1 Hz；(2)频率准确度在温度 25 ℃±25 ℃ 范围内不超过 ±1 Hz；(3)U01 输出电平为 -28 dB／600 Ω，偏差不超过 ±0.2 dB；(4)U02 输出电平为 +4.5 dB±0.5 dB。
