可编程门电路

2026-08-31 3,584 0

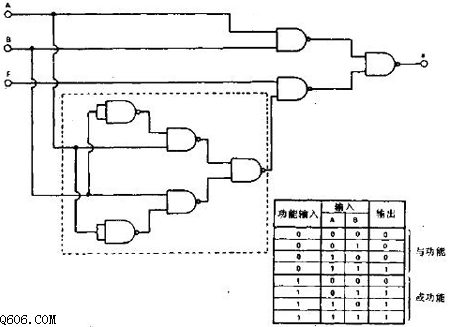

在功能输入端加逻辑"0"或"1",即可将本电路转变为与门或或门。该逻辑设计采用 8 个 2 输入端与非门组成。若用一个二输入端的异或门(如 TTL7486)来替代虚线框内的 5 个与非门,则门电路的总数量可大为减少。
