555过压指示电路

2026-08-31 3,578 0

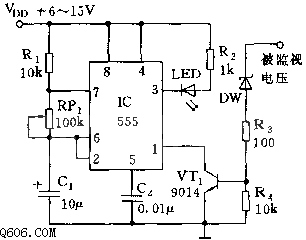

555 和 R1、RP1、C1 等组成无稳态多谐振荡器,但其接“地”1 脚接检测三极管的 c 极:当被监视电压超过设定值时 DW 击穿、VT1 饱和导通、555 起振、LED 发光闪烁。设计电路时应根据监视电压高低选择 DW 稳压二极管击穿电压值和限流电阻 R3 阻值;VT1 的接入还可减小 555 静态功耗。555 振荡频率在 1~20 Hz 之间,可调节 RP1 选择 LED 的闪烁次数。
