转换匹配电路

2026-08-31 3,587 0

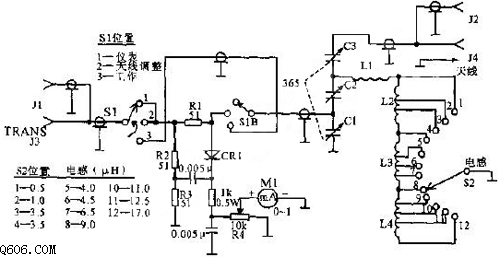

该电路的多抽头可变电感和三个广播调谐电容很容易被预调整到使低功率(QRP)发射机与业余频段天线匹配到驻波比 1。将 S1 置于 1 位,把发射机峰值输出馈送到 J1(最大 5 W)、调整 R4 得到 M1 满刻度读值,然后在 CR1~R1 接点和地之间接 50 Ω 电阻负载,此时表上偏移为零;记下调整位置,对其他发射机频率重复上述过程。完成调整后把 S1 调到 3 位,越过电桥,发射机开始正常工作。
