开关挡的输出波形图

2026-08-31 3,583 0

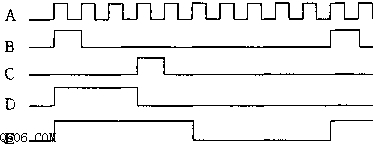

图为开关 S 位于 3 挡时的输出波形。“A”端为宽带范围 VCO 频率 1.2 kHz~2.7 MHz;“C”端为调节占空比,S 置“1”挡则处于 10% 调节位置、占空比调节范围 10%~90%;“D”和“E”端输出频率为 1.2 kHz~2.7 MHz 的等效占空比方波。
