该电路能利用单相方波产生三相方波，三相输出频率范围仅受逻辑能力限制，输出频率为输入频率的 1/6。实际上输入波形不一定为方波，因为双稳触发器可以整形。

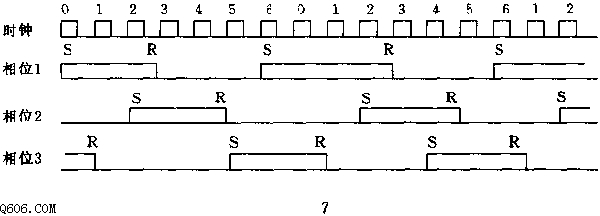

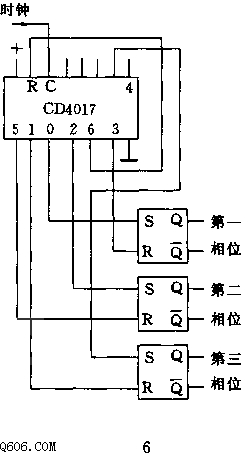

图中 CD4017 为十进制输出 CMOS 计数器、具有复位功能，当计数到 6 时复位、再继续计数。时钟说明全过程：第 2 相位滞后第 1 相位 120°、第 3 相位滞后第 1 相位 240°。三个双稳触发器根据 4017 十进制计数器脉冲设置、复位：第一次计数时第 1 相位转高电位、到第三次计数转低电位，计数以 60° 为限；第六次计数时第 1 相位再次转高。第 2 相位在第二次计数设置（2×60＝120°）、第五次计数复位（5×60＝300°）；第 3 相位在第四次计数设置（4×60＝240°）、三次计数后复位，其它相位关系方法相类似。如果需要，可用低通滤波器除去奇次谐波。
