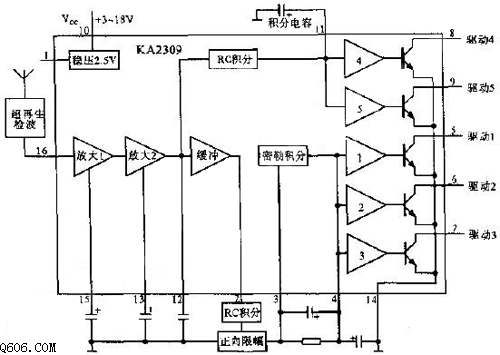

该图为七功能玩具汽车专用无线电遥控接收电路 KA2309，各引脚功能如下：1 脚稳压器输出（2.5 V）；2 脚缓冲器输出；3 脚密勒积分器输入；4 脚密勒积分器输出；5 脚驱前输出；6 脚加速输出；7 脚驱后输出；8 脚左转输出；9 脚右转输出；10 脚正电源 3～18 V；11 脚积分器输出；12 脚放大器输出；13 脚放大器 2 旁路；14 脚接地；15 脚放大器 1 旁路；16 脚超再生检波信号输入。KA2309 应与 KA2310 配套使用。
