PWM变频器的能耗制动电路

2026-08-31 3,581 0

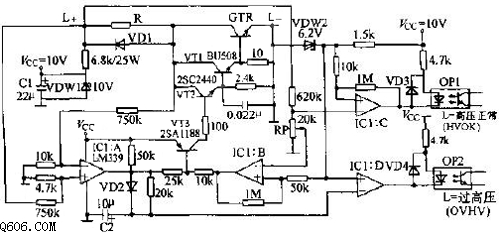

当电动机处于电动工作时,直流母线 L+、L- 之间电压正常,IC1∶A 输出低电平、B 输出高电平,VT1、VT2、VT3 不导通、GTR 不导通也不放电,光电耦合器 OP1 输出低电平。当发电工作时直流母线电压升高到设定值、IC1∶B 输出也为低电平,VT3、VT2、VT1 导通、GTR 导通,直流母线上的高电压通过电阻 R 泄放。当 GTR 导通时集电极电压接近 L- 电位,IC1∶A 由低变高,并通过对 C2 放电;放电达到正常值后 IC1∶B 变高电平,则 VT3、VT2、VT1、GTR 关闭,放电结束。
