USB信号产生电路

2026-08-31 3,583 0

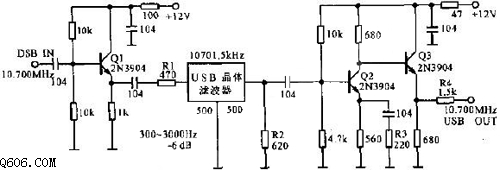

该图为输入 10.700 MHz DSB 信号而输出为 10.700 MHz USB 信号产生电路图。Q1 为射随器,Q2 为输入阻抗较大的共射极放大器,Q3 为射随器作缓冲输出级。USB 晶体滤波器只允许 10.700 MHz 的 DSB 信号的上边带通过。
