负偏压高频功放电路

2026-08-31 3,582 0

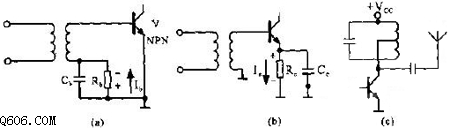

为使功放级效率更高些,可加上负偏压。图 a 利用基极电流的直流分量在 Rb 上的压降作为负偏置电压;图 b 利用发射极电流的直流分量在 Ro 上的压降作为负偏置电压。这两种电路都是有输入信号时才产生偏压,属自偏置电路。工作频率较高的高频功率放大器,功放管发射极直接接地有利于电路稳定工作,因此图 c 电路应用较多。
