采用MOS前置级的超高频调谐器电路

2026-08-31 3,581 0

大多数超高频调谐器以非周期输入电路工作。为降低频带外干扰,在输入晶体管前接入高通滤波器;但若在超高频带内本身存在干扰,则在第一个晶体管输入端不可能削弱这些信号。对允许干扰电压量有决定影响的是交叉调制强度。

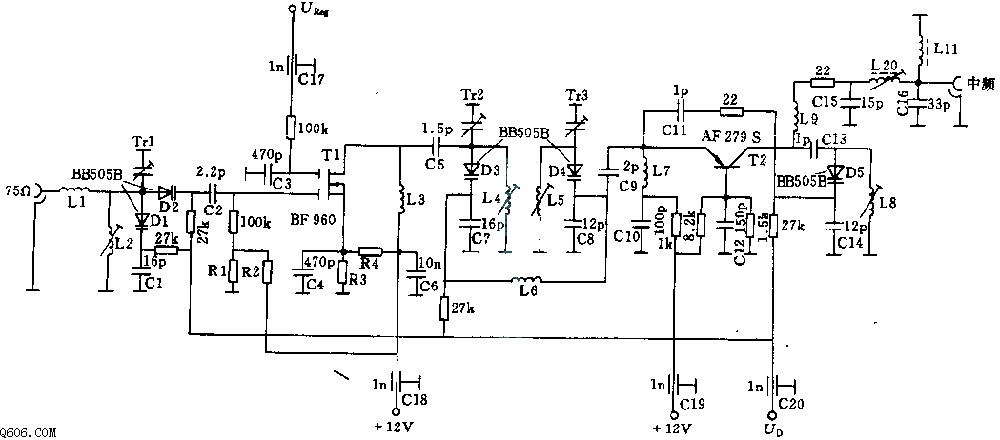

为改善交叉调制强度,可采用 MOS 四极管并选择输入回路(如图所示)。该电路前置级和自振荡混频级间的带通滤波器具有良好的选择性。
