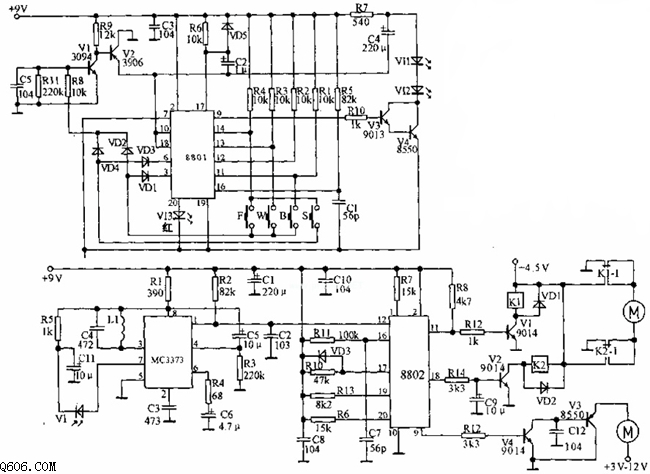

发射电路：按下任一按键时，电源经 VD2 或 VD4 使 V1、V2 导通、集成电路得电，8801 的 9 脚相应输出脉冲串，经 V3、V4 驱动，由红外发射管 VI1、VI2 辐射出去。
接收电路：红外信号由光电管从 7 脚输入 MC3373，放大后的信号从 1 脚输出、送入译码器 8802 的 12 脚。发射器“F”按下时 8802 的 11 脚电压升为 2.5 V、V1 导通、K1 吸合、电机正转；收到“B”信号时 11 脚电压降低、18 脚电压升为 5 V、K1 释放、K2 吸合、电机反转。按下“W”键时 9 脚电压升高、V4、V5 导通、可驱动 100 mA 以下直流电机，再按“W”9 脚复位。接收机收到发射器“S”信号时 8802 复位、11、8、9 脚都为 0 V。
