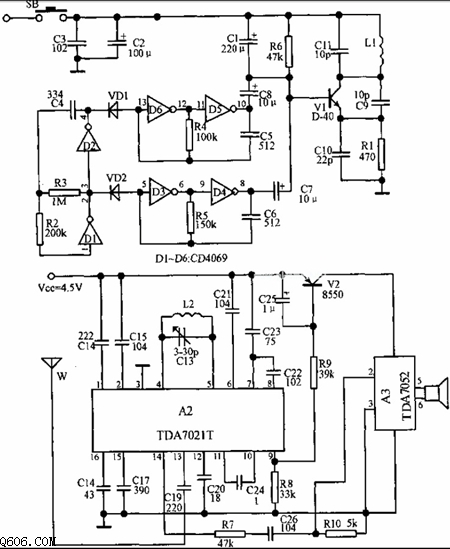

发射电路：按下 SB 发射电路工作。D1、D2 与 R2、R3、C4 构成低频振荡器，对由 D3、D4 和 D5、D6 组成的音频振荡器进行控制、让其交替工作；产生的音频信号通过 C7 加至射频信号振荡器调制端，经对超高频振荡信号调频后向空中发射。

接收电路：由天线感应的调频波经 A2 解调后从其 14 脚输出双音门铃信号，经 R7、C26 耦合至 A3 输入端，同时其 9 脚输出低电平使开关管 V2 导通、A3 通电工作，将音频信号放大后由扬声器发出声音。
