隔离放大器电路

2026-08-31 3,592 0

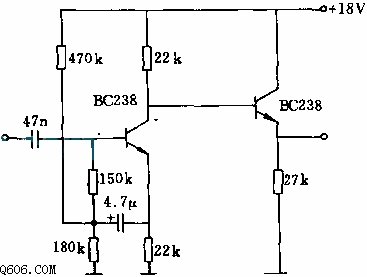

该电路前级为有强负反馈的共射极电路、后级为射极跟随器,从而使输入阻抗 Z1=3.6 MΩ、输出电阻仅 Z2=250 Ω。电路工作频率 20~20000 Hz,在低至 2.5 V 输出电压时畸变因数也低于 0.5%。
