自动并联充电器电路

2026-08-31 3,582 0

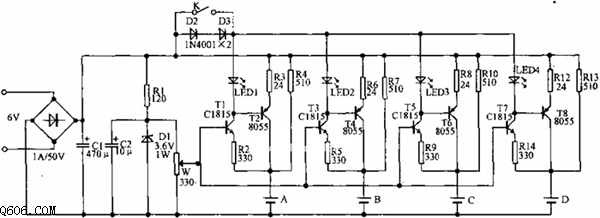

T2、T4、T6、T8 及相关元件构成恒流电路,充电电流设为 50 mA、120 mA 两挡:开关 K 闭合时充电电流 50 mA,K 断开时充电电流 120 mA。三极管 T1、T3、T5、T7 及相关元件构成充电状态检测电路,电位器 W 用于设置充满电压。充满电后电池进入涓流维持状态,通过电阻 R4、R7、R10、R13 设置涓流约 9 mA。
