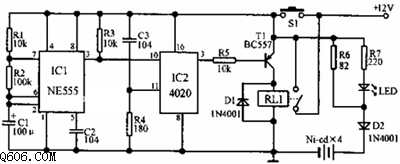

本电路采用简单的定时器。充电时四只容量各为 500 mAh 的镍镉电池接成串联形式，电池以 50 mA 恒定电流充电 15 小时后电路自动切断、充电停止。电路采用 555 作时钟电路、产生 6 秒周期方波用来触发 IC2，IC2 接成 8192:1 分频器。充电时晶体管 T1 导通、使继电器 RL1 吸合、LED 发光表示充电进行；在 555 送入 IC2 到 8192 时钟脉冲后，IC2 的 3 脚变高电位、T1 截止、RL1 释放、电路停止充电。开始充电时按下开关 S1 使继电器自动吸合、充电直到预定时间为止。
