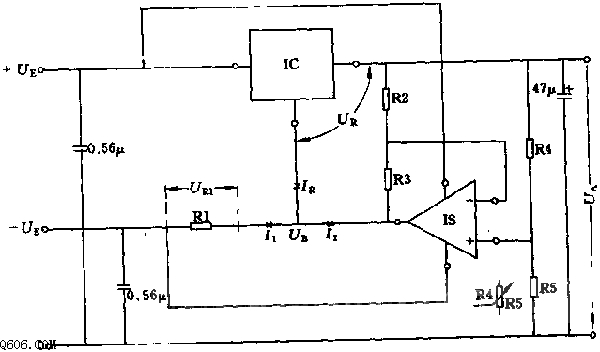

该电路适于最低输出电压 Uamin>0.5 V 的条件。输出电压 Ua 为 Ub 与 Ur 之和，Ur 为集成稳压电路稳压值。调节输出电压的公式为 Ua＝Ur·R2/4，调节支路 R4、R5 内电流约 1 mA（Ua≈0.5 V 时）。电阻 R 的选择要使方程 I1＝Ir＋I2 中 I1 最小时 Ur1 有 1 V 数值，以确保运算放大器有足够负电压。R2、R3 值的选择取决于 R4＋R5 的值，应使其流过约 1 mA 电流，即 R2＋R3＝Ur/1mA。
