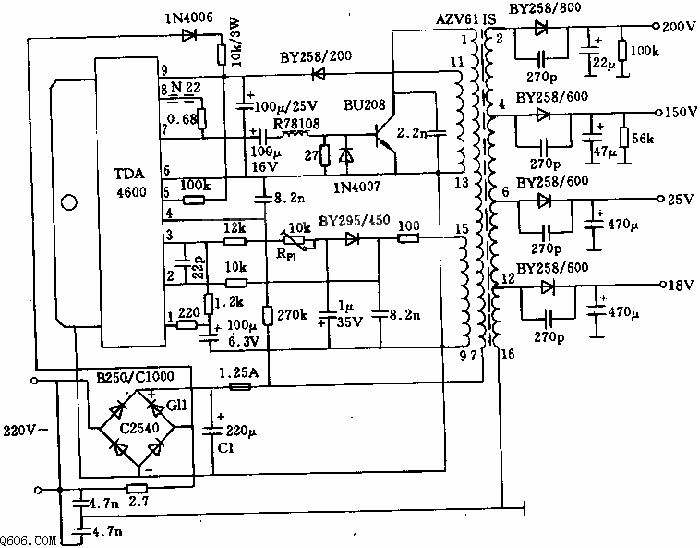

该电路中集成电路 TDA4600 主要承担控制、调整和监视开关晶体管 BU208 的任务，同时也用于起动、正常运行和过载时保护晶体管不致损坏。电路将交流 220 V 电压整流和滤波产生 300 V 直流电压，利用开关晶体管周期地将此电压加到阻塞变换变压器绕组 1～7 上，TDA4600 实现调节；在 BU208 截止时间内绕组 2～16 上产生峰值电压，然后经四个整流器整流成直流电压、最后通过滤波器输出。
