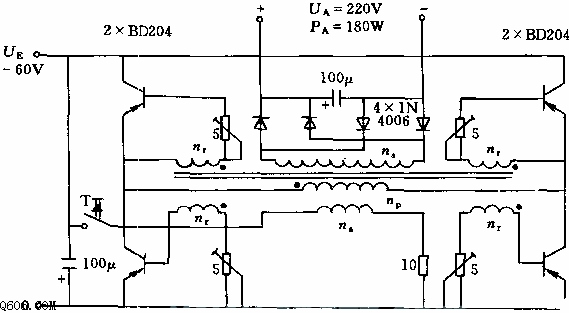

该电路相当于两个并接的串联电压变换器、按推挽方式工作，因此不要求电源有中点。变换器中左上和右下晶体管总是同时处于开或关状态，并且与另两个晶体管状态相反。

电路由辅助绕组 Nb 实现辅助起振，此绕组由按键 T 或脉冲触点产生冲击电流，振荡脉冲的幅度由电阻限定。变压器数据：绕组 np＝74 匝、1.5 mm 铜漆包线；nr＝6 匝、0.5 mm 铜漆包线；n9＝355 匝、0.7 mm 铜漆包线；nb＝74 匝、0.5 mm 铜漆包线。
