采用互补晶体管和CMOS驱动级的推挽电路

2026-08-31 3,581 0

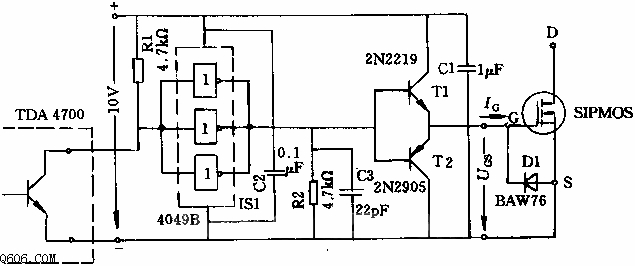

利用 CMOS 反相器 4049 作 TDA4700 输出信号的反相级和晶体管 T1、T2 的驱动级;三个反相器并联,输出端分别加到推挽电路两个晶体管基极上。电阻 R2 用来在控制电路不能保证足够电压时给 SIPMOS 管门极提供一个一定电位、防止误导通;电容器 C3 用来缩短时间常数 R2·Cbe(Cbe 为晶体管 T 基-射极间电容)。
