本 800 Hz 振荡器具有电路简单、频率准确度高及输出电平稳定的特点。

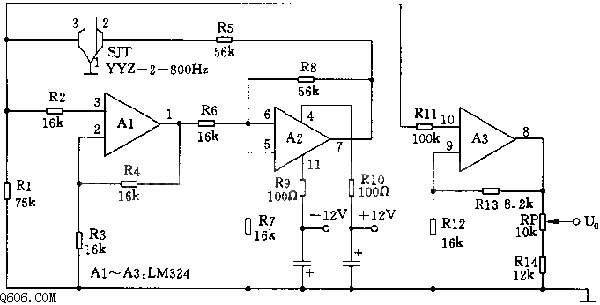

工作原理：电路由四运算放大集成块 A1～A3（LM324）及音叉 SJT（YYZ-2-800Hz）构成 800 Hz 振荡器。SJT 产生的 800 Hz 振荡信号反馈至 A1、A2 组成的两级运放，由 A2 的 7 脚输出、通过电阻 R5、SJT 产生正反馈频率信号；放大后的 800 Hz 再经一级 A3 放大后，由 8 脚送至电位器 RP 可调臂输出 800 Hz 正弦波。调整电位器 RP 可满足 0 dB/600 Ω 的输出电平，可调范围±3 dB。
