2100Hz振荡器电路

2026-08-31 3,581 0

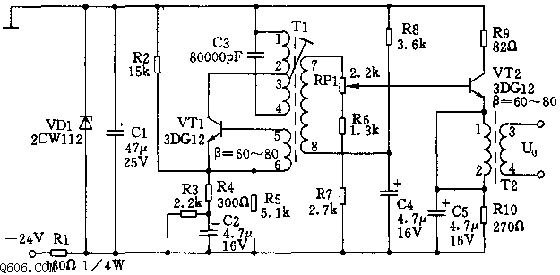

2100 Hz 振荡器电路由振荡级、功率输出级、电源稳压三部分组成。振荡级由硅三极管 VT1 和振荡线圈 T1 组成、接成集电极调谐振荡电路,T1 的(5-6)线圈是正反馈线圈,T1 的(1-4)线圈与电容器 C3 组成谐振回路决定振荡器频率,调节 T1 线圈螺芯可调整振荡频率;R2~R5 为 VT1 直流偏置电阻,R4 的局部负反馈改善振荡波形和稳定频率。

功率输出级由硅三极管 VT2 和变压器 T2 组成。为满足负荷经常变化的特点,振荡器输出电平变化应小于 0.9 dB:输出级采用射极输出器接法、低阻输出,大大减少因负载变化引起的输出电平变化,调节电位器 RP1 可调整输出电平,输出变压器 T2 次级(3-4)线圈输出电平为 0 dB。

电源电压稳定是保证振荡器正常工作的重要条件,电压变化对振荡频率和输出电平都有影响。电路接入由电阻 R1、VD1 和 C1 组成的稳压滤波电路,对电源电压起稳定作用。
