多频信号发生器电路

2026-08-31 3,582 0

本多频信号发生器稳定准确,可供业余无线电爱好者校正接收机频率刻度。

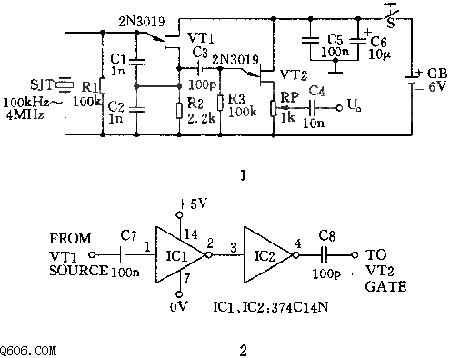

工作原理:由 SJT、VT1 等构成晶体振荡器。石英晶体 SJT 作为一个等效电感、等效 Q 值极高,其它元件和杂散参数对振荡频率的影响极微,故频率稳定度很高。VT2 构成源极跟随器,获得较低输出阻抗并起缓冲作用、避免负载影响晶振稳定度。为获得更多频率“标志”校准接收机,可用图 2 方波电路:将此电路代替图 1 中的 C3、接在 VT1 源极和 VT2 栅极之间,即可产生丰富谐波信号(如用 100 kHz 晶体可产生直至 30 MHz 的谐波),可供一般高频接收机校准时作频率“标志”用。
