晶体振荡器与分频器电路

2026-08-31 3,606 0

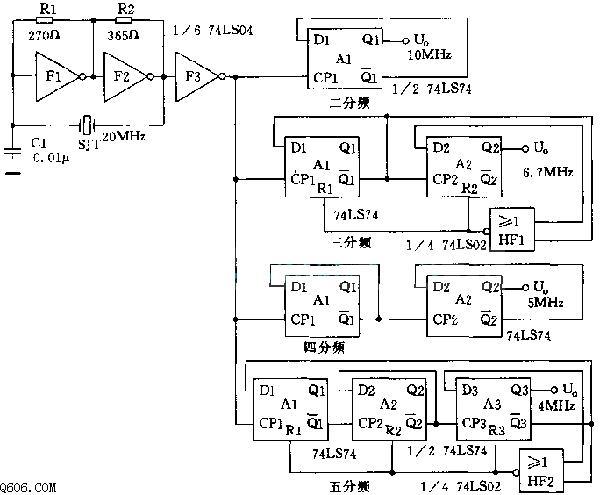

本简单又价廉的晶体振荡器由 74LS04 的两个门及外围元件组成。电阻 R1、R2 将两个反相器 F1、F2 偏置在线性范围内,并由晶体 SJT 提供反馈回路,在晶体基频上产生 20 MHz 振荡,然后由反相器 F3 送至 74LS74 构成的 D 型触发器分频。

若进行二分频、四分频、八分频等,需遵循 2ⁿ 分频规律(n 为级数)。n=1 时 2¹=2 分频,即 20 MHz 经 A1 分频后 Q1 输出 10 MHz;n=2 时 2²=4 分频,即 20 MHz 经 A1、A2 四分频后 Q2 输出 5 MHz。若三分频:当第三个脉冲过后 Q1=1、Q2=1,此时 Q'1=0、Q'2=0,或非门 HF1 输出为 1 送至 R 端复位,将 Q1、Q2 复位为 00,结果经 A1、A2 三分频后 Q2 约输出 6.7 MHz;若五分频:计数为 5 时 Q1、Q2、Q3=101,即 Q'1=0、Q'3=0,或非门 HF2 输出为 1、将 Q1、Q2、Q3 复位为 000,结果 Q3 输出 4 MHz。明确输出状态由 D 决定、输出状态翻转由 CP 控制,即可产生多种适合自己需要的频率。
