标准方波信号源电路

2026-08-31 3,580 0

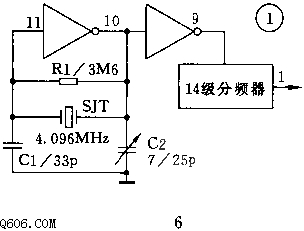

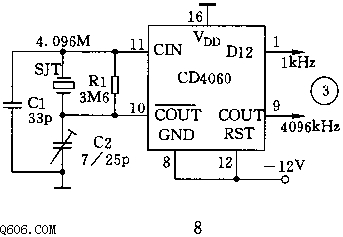

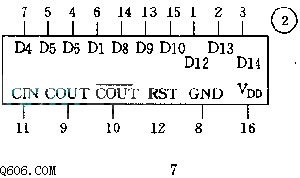

1. 工作原理:CD4060 与其 10、11 脚外接电阻 R1、晶体 SJT 及电容 C1、C2 构成振荡电路,调整 C2 可将振荡频率调到准确值。R1 是反馈电阻、确定门电路工作点,使本工作在开关状态的非门工作于电压传输特性的过渡区。CD4060 输出的振荡信号经一级放大后送到固定分频器。本装置从 CD4060 的第 1 脚(D12 端)输出信号,分频比 2¹²=4096,即输出频率 4096 kHz/4096=1 kHz。

2. 调试:通电后调整微调电容 C2 使 CD4060 第 9 脚输出频率 4096 kHz,用蜡封固 C2 即可使用。同理可利用 CD4060 其它输出端获得多个离散频率点。
