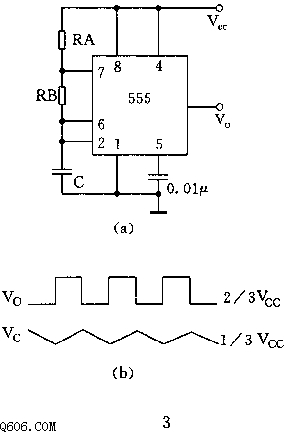

本图是用通用 555 时基电路组成的典型振荡电路。电源接通时 Vcc 经电阻 RA 和 RB 向电容 C 充电：C 刚充电时 2 脚处于零电平、输出端 3 脚为高电平；当电源经 RA、RB 向 C 充电直到 Vc≥2/3Vcc 时输出由高变低，电路内部放电管导通、C 经 RB 和放电管 7 脚放电，到 Vc≤1/3Vcc 时输出又由低变高、C 再次充电，如此周期重复形成振荡。电路振荡周期 T＝0.7(RA+2RB)C，改变 RA、RB 可改变振荡频率。
