双D触发器式VCO电路

2026-08-31 3,588 0

本文用普通的双 D 触发器(74HC74)制作压控振荡器(VCO),电路输出一个占空比 50% 的方波信号而消耗电流很小。当输入电压为 5~12 V 时,输出频率范围 20~70 kHz。

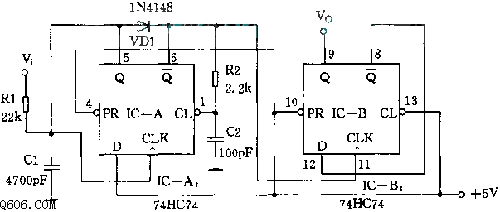

假设 IC-A 初始状态 Q=低电平,此时 VD1 被关断、V1 通过 R1 向 C1 充电;当 C1 电压达到一定电平时 IC-A 被强制翻转、Q 输出变高电平、C1 经 VD1 放电,同时 IC-A 的 CL 输入端变低电平、强制 IC-A 再翻回 Q=低电平。由于 R2 和 C2 的延时作用,保证了 IC-A 返回到 Q 为低电平以前把 C1 的电放掉。IC-A 输出的窄脉冲电流触发 IC-B,产生一个占空比 50% 的输出脉冲信号。
