555差动线路驱动器电路

2026-08-31 3,583 0

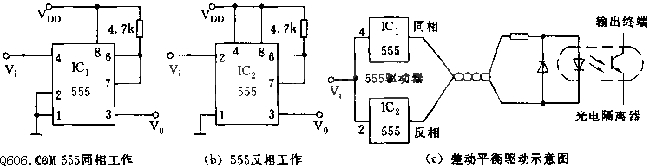

IC1 为同相工作(图 a):输入信号加至强制复位端 4 脚,当输入信号为高电平时 555 才工作;IC2 为反相工作(图 b):输入信号加至 555 触发端 2 脚,输入幅值低于 1/3Vdd 时 555 置位、输出高电平。当同一信号源加至图 c 时,其输出相当于平衡驱动光电隔离终端,传输振幅几乎加大一倍。

若输入信号的接口电路为 TTL,则本电路电源 Vdd=5 V,输入信号幅值应考虑 555 的触发电平 1/3Vdd,否则不能转换。
