555简易调功电路

2026-08-31 3,579 0

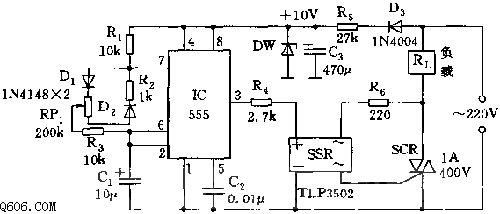

调功电路以 555 为核心组成。555 与 R1~R3、RP2、D1、D2 等组成脉冲占空比可调的多谐振荡器,振荡频率 f=1.44/[(R1+RP1+R2+2R3)C1],图示参数频率为 0.65~6.9 Hz。

调节 RP1 不仅可改变谐振频率,还可改变占空比,即改变输出脉冲高电平持续时间 t充=0.69(R1+RP1+R3)C1,图示 t充 在 0.14~1.52 秒。3 脚输出高电平时固态继电器 SSR(TLP3502)触发导通、SCR 开通、负载 RL 得电运行;调节 RP1 可改变负载功率。
