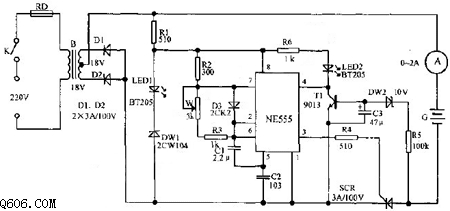

555 时基电路与外接电阻、电容和电位器构成可控硅触发电路，实际上是无稳态多谐振荡器。
接通电源后 C1、C2 同时充电，555 的 5 脚电位很快升至 2/3Vcc，此时 C1 上电压约为零，即 2、6 脚电压稍大于 2/3Vcc，输出端 3 脚为低电平；555 内部放电管饱和、7 脚为低电平，C1 放电使 2、6 脚电位逐渐降至 1/3Vcc，3 脚输出高电平。由此形成振荡，3 脚输出控制可控硅充电，W 可调节充电电流。当充电端出现短路时 T1 饱和、LED2 发光管点亮、555 强制复位端 4 脚电压约零，触发电路关闭。
