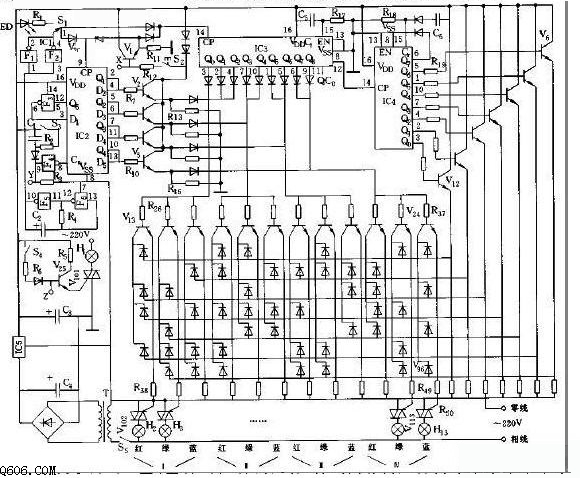

电路原理：图中 IC2 为包含 6 个 D 触发器的 CMOS 集成电路 CD40174，6 个 D 触发器共用时钟端 CP 和复位端 Cr，当 Cr 端为低电平时 6 个 D 触发器的输出端 Q1～Q6 均复位至零。IC3、IC4 为 CMOS 十进制计数/分配器集成电路 CD4017。
当开关 S1 置于 1 挡、开关 S3 处于断开位置时，电源接通的瞬间，由微分电路 C1、R3 产生的正脉冲经“非”门 F4 反相作用于 IC2 的 Cr 端，使各输出端复位至零；同时由 C5、R11 及 C4、R15 使 IC3、IC4 复位，Q0 输出高电平，三极管 V12、V18 导通，触发双向可控硅 V10 导通。
