当指示灯 I1 与光电管 PC1 之间的光束被截断时，启动报警电路，产生一个特殊的扫描单音信号，送到一个带扬声器的放大器放大，发出报警声。

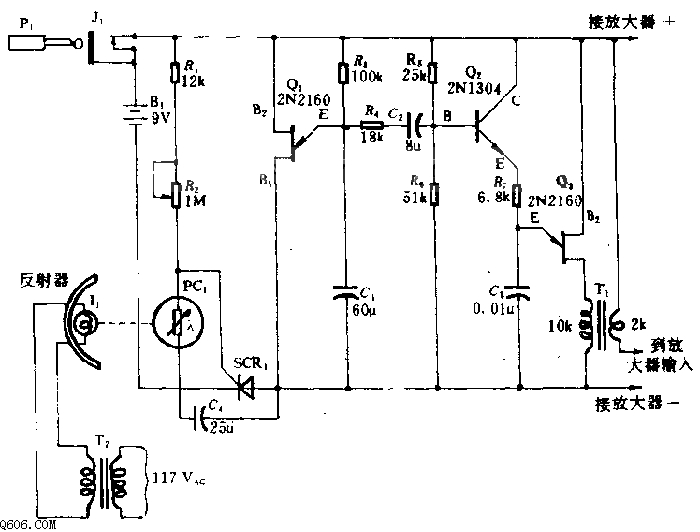

I1 光线被截断后 PC1 内阻变大、SCR1 导通，使电源 B1 负端与 SCR1 后面电路接通。Q1、Q3 是两个单结晶体管，在电路中作振荡器件——R3、C1 决定 Q1 振荡频率，R7、C3 决定 Q3 振荡频率，Q2 用于放大。本电路的指示灯和光电管可放在门或窗相对的两边，反射镜用来收集房间光线。
