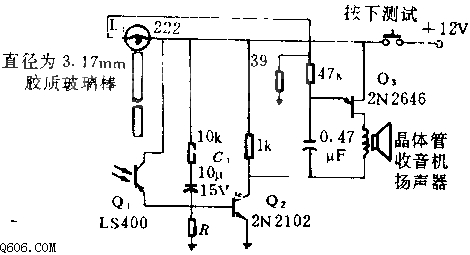

本电路使驾驶员在司机座上即可检查曲轴箱油量。传感器包括一根装在油尺上的光导胶质玻璃棒、棒的顶端有灯泡 L1；油尺加油标志处装着光电晶体管 Q1，其位置大约比棒的下端低 1.27 cm（0.5 英寸）。油量正常时，Q1 与棒下端之间的光线受到机油衰减，光电晶体管电阻值很大；按下测试开关使 C1 充电，Q2 在足够长时间内维持饱和，使单结晶体管 Q3 振荡，扬声器短暂发声，说明探测器工作正常。油量高度很低时，有足够光线到达 Q1，使 C1 充完电后 Q2 仍维持饱和，此时只要按住开关扬声器就响个不停。
