TTL状态探头电路

2026-08-31 3,581 0

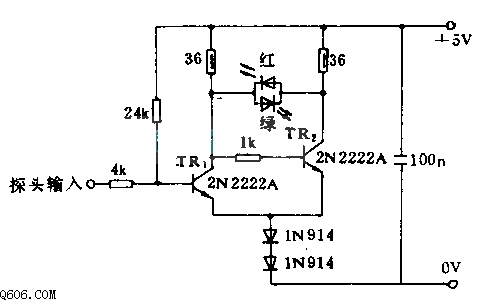

本电路利用施密特触发器中的 LED 电压降来指示探头输入端的状态——高电平、低电平、开路或连续脉冲。指示灯为红/绿双色 LED MV5491:高电平输入使 TR1 饱和、TR2 截止,红色 LED 发光;低电平输入使 TR1 截止、TR2 饱和,绿色 LED 发光;输入端呈现高阻抗时两只 LED 都不亮;频率高达约 1 MHz 的方波将使两只 LED 都发光,依其亮度比可大致判断输入脉冲的峰值与谷值比。
