本电路适用于通用逻辑测试或随机的抖动检测，输入阻抗高，适合正负 15 V 左右的输入信号。

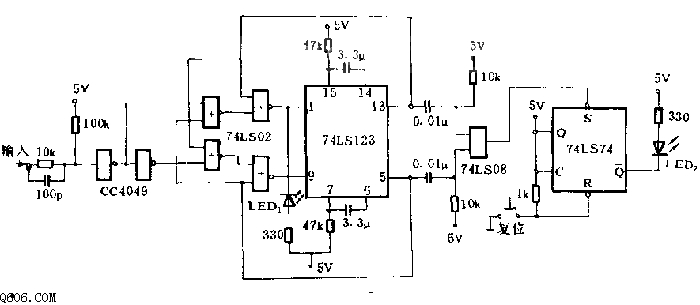

当探头输入为“1”态时，双单稳电路 74LS123 的负触发端 1 为低电平，点亮 LED1；一旦输入下跳，触发输出端 5 出现正跳变，LED1 出现约 20 ms 的暗时间。当输入为“0”态时，LED1 常暗，正跳变会使 LED1 出现 20 ms 的亮时间。74LS123 的输出端在输入无论出现正、负跳变时，总有一个输出触发 74LS74，从而点亮 LED2，具有记忆功能。74LS123 的 2、3、10、11 必须接高电平。
