488kHz信号发生器与分频器电路

2026-08-31 3,568 0

488kHz 主振器采用石英晶体谐振器稳频,其输出经分频器分频,得到 4 kHz、12 kHz、124 kHz 三种不同的方波信号。

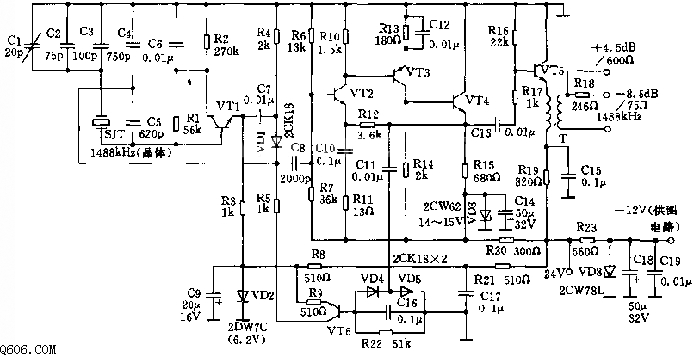

1. 工作原理:488kHz 主振器如图所示。三极管 VT1、二极管 VD1、电容器 C1~C7 及相关元件组成电容三点式振荡电路,振荡电压由三极管 VT2~VT5 及相关元件组成的放大器放大。其中 VT4 为射极输出器,其特点是输入阻抗高、输出阻抗低,增强后级带负载能力,并对前级振荡信号起稳定作用。放大后由变压器 T 输出 488kHz 信号。

前置放大器的一部分输出由 VT4 发射极引至由电容 C11、二极管 VD4、VD5、电容 C16 及电阻 R22 组成的倍压检波器整流,整流输出的负电压加至三极管 VT6 基极,同时 VT6 基极通过电阻 R22 接至电源正极(地)。当电路起振时,由于 VT6 基极有来自 R22 的正电位,VT6 饱和、集电极电流很大,流过二极管 VD1 的电流也很大(VD1 接于 VT6 集电极回路,实际上又是振荡级 VT1 的发射极反馈电阻)。
