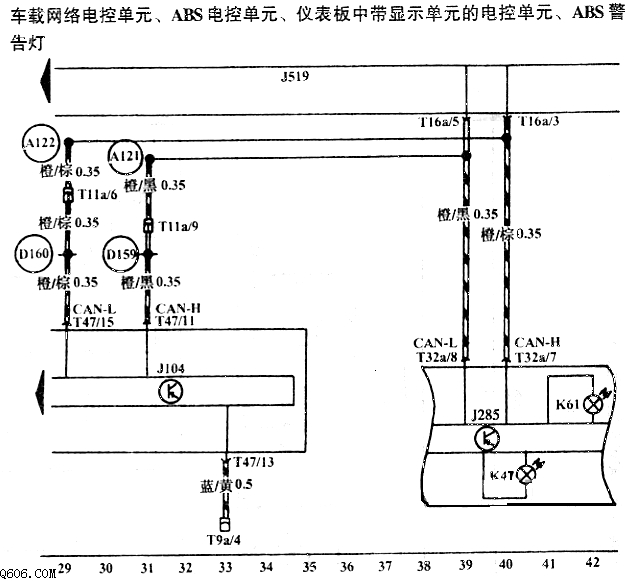

本图为某车型车载网络电控单元的电路连接清单，主要元件包括：J104-ABS 电控单元（位于发动机左侧）；J285-仪表板中带显示单元的电控单元；J519-车载网络电控单元；K47-ABS 警告灯；K61-手制动指示灯。插头连接方面：T8x-8 孔插头；T9a-9 孔插头（黄色，位于前隔板左侧的紧凑型组合插座 D 号位）；T11a-11 孔插头（白色，位于前隔板左侧的紧凑型组合插座 D 号位）；T16a-16 孔插头（黑色，XS6 号位）；T32a-32 孔插头；T47-47 孔插头。总线连接：A121-连接（High-bus），位于仪表板线束中；A122-连接（Low-bus），位于仪表板线束中；D159-连接（High-bus），位于发动机室线束中；D160-连接（Low-bus），位于仪表板线束中。
