两路供电系统通常设有手动转换控制，但受气候、距离等因素限制，人工倒电时间长、劳动强度大，易造成停电影响。本自动换电装置能在某一市电突然停电时，于 1/10s 内自动转换供电，保证正常播出质量不受影响。装置与电力稳压器（250 kVA）配合，在原配电盘上仅需增加两只 200 A 交流接触器，经济效益明显。

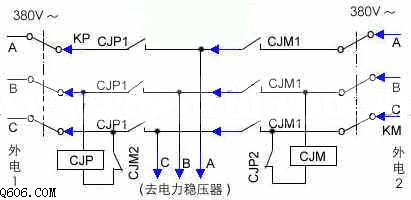

1. 供电开始：三相闸刀开关 KM 断开、KP 合上，交流接触器 CJM 的常闭触点使交流接触器 CJP 得电、主触点 CJP1 吸合，由外电 1 供电；此时 CJP 的常闭触点 CJP2 断开，再合上 KM，外电 2 处于等待状态。
2. 转换供电：外电 1 突然停电时 CJP 失电、主触点 CJP1 断开、辅助触点 CJP2 闭合，CJM 得电、主触点 CJM1 闭合，由外电 2 供电；此时常闭触点 CJM2 断开，外电 1 恢复后处于等待状态。
3. 人工转换供电：需要某一路市电供电时，只需将另一路闸刀拉开，外电 1、外电 2 由人工切换。
4. KP、KM 为 600 A 三相闸刀开关，CJP、CJM 为 200 A 交流接触器。
