花盆造型可由剖面轮廓绕轴线旋转生成旋转网格得到。本文介绍利用中望CAD旋转网格命令绘制花盆的方法。

输入SURFTAB1和SURFTAB2,将曲面的线框密度设置为20,以保证曲面的平滑度。

点击绘图、多线段,绘制花盆的轮廓线。

点击修改、圆角,对花盆轮廓执行圆角处理,使边缘圆滑。

点击绘图、直线,以坐标原点为起点绘制一条长度适合的竖直线作为旋转轴。

在命令栏输入REVSURF执行旋转网格命令,将轮廓绕轴线旋转生成曲面,并查看效果图。

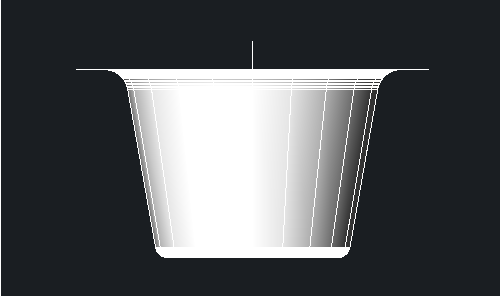

执行上色命令,为花盆赋予颜色,得到最终效果。

旋转网格命令为回转体曲面造型提供了简明途径,配合密度设置与圆角处理可生成较为平滑的花盆模型。
