三维实体的视觉样式决定了模型在视口中的显示方式,不同样式可分别用于展示内部结构或渲染外观。本文介绍中望CAD视觉样式的切换方法。

打开CAD软件,将工作空间转换为二维草图和注释模式,打开已绘制好的三维图形。

点击菜单栏视觉选项卡,选择视觉样式,点击二维线框右侧下拉箭头,即可看到多种视觉样式。

二维与三维线框样式均可展示模型内部结构;二维线框下可显示光栅与OLE对象、线型与线宽,而三维线框不支持这些选项。

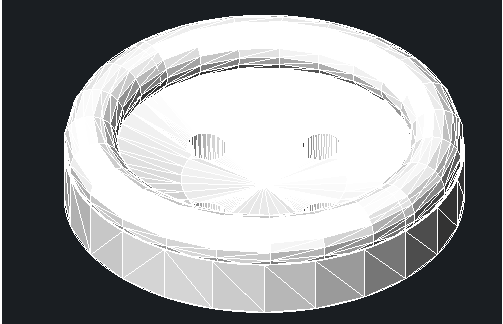

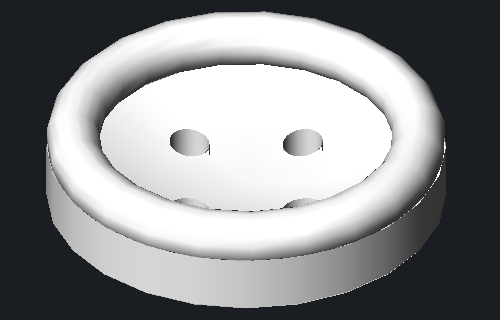

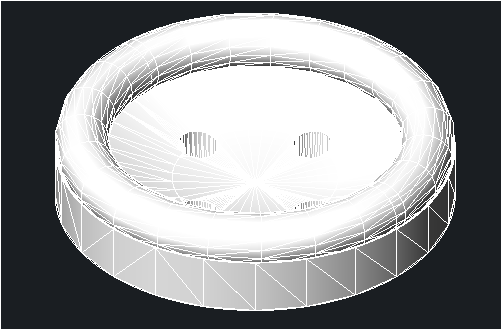

线框样式以结构展示为主,如需展示完整模型效果,可切换为消隐、平面着色、体着色及带边框平面着色等样式。

依据展示目的合理选择视觉样式,有助于清晰地表达模型结构与表面效果。
