栅格配合栅格捕捉可用于精确绘图,设定合理的间距与范围后即可捕捉栅格点。栅格可用多种方式打开,并需在特定情况排除不显示的问题。以下分别说明。

1. 可使用快捷键命令 F7。
2. 点击下方功能按钮。

3. 在命令行输入 grid 打开栅格。

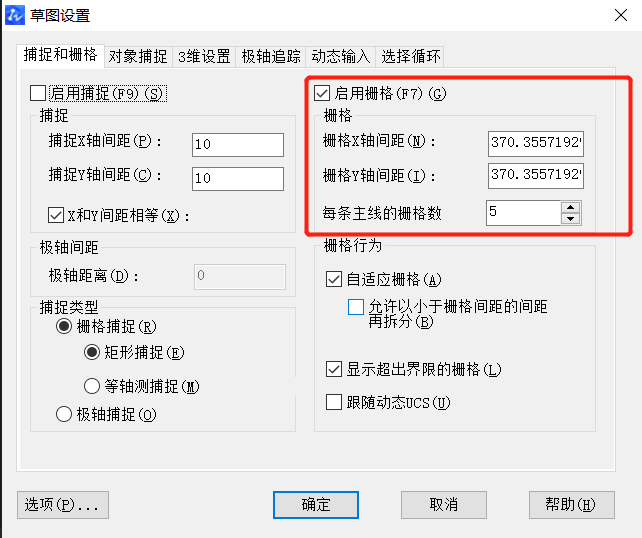

4. 通过快捷命令 dsettings 打开草图设置,启用栅格。

1. 方法一:检查 limits(图形界限范围)。只有当图形在界限范围内或当前视口小于界限范围时,才能看到栅格点。
2. 方法二:用 dsettings 打开草图设置查看栅格间距,像素小于 1 时栅格点无法显示。
3. 方法三:右键单击栅格按钮,在弹出对话框中将“显示超出界限的栅格”选项取消勾选。

通过选择适当的打开方式并排查界限、间距与显示设置,可确保栅格正常显示并有效辅助精确绘图。
