为保证图形移动的精确性,可采用对象捕捉、相对坐标与距离加角度等定位方式。以下介绍三种移动图形的方法。

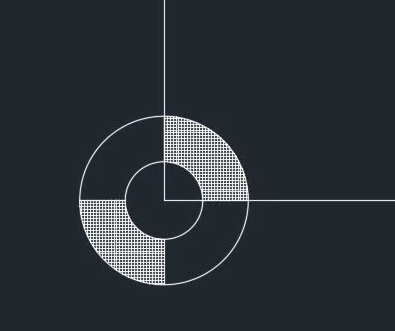

- 先在 CAD 中绘制好需要移动的图形。
- 选中移动对象,在右侧工具面板选择移动工具。

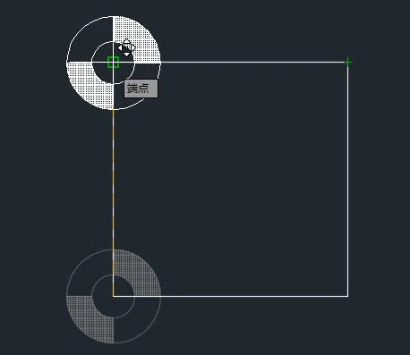

- 打开捕捉开关,单击选中图形基点,再点击目标基点,图形即完成移动。
- 选中移动对象,点击“移动”工具。

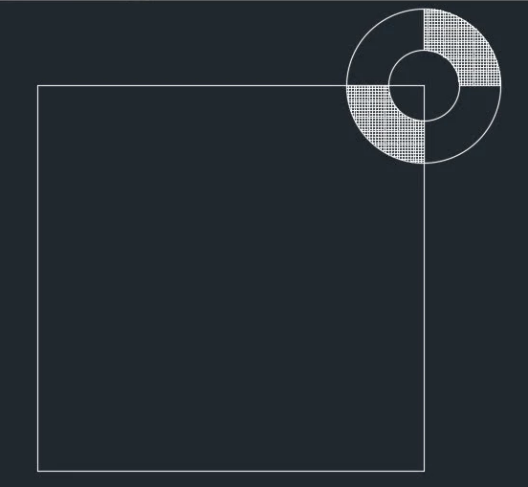

- 在命令行输入 D,利用相对坐标方式移动;输入 X、Y 方向上的相对数值(如 100,100 表示两方向各移动 100),二次回车完成移动。
- 选中移动对象,点击移动工具。
- 选择图形上一点为基点,输入 @距离,角度(如 @100,45 表示以基点 45° 方向移动 100),按空格执行移动。
以上三种方式分别通过捕捉取点、相对坐标与极坐标定向实现精准移动,可按实际需要选择适用的方法。
