图纸中标注至关重要,良好的标注使图形信息清晰可读。中望CAD(ZWCAD)提供了线性、智能、直径与对齐等多种标注方式。以下分类说明其用法。

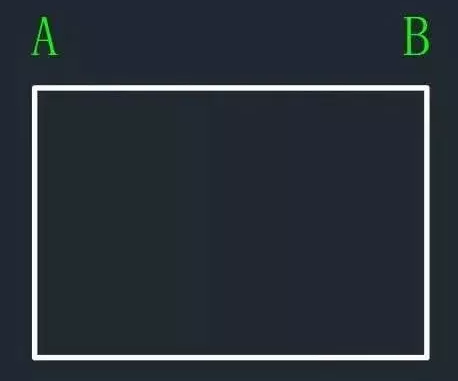

在命令行输入 DLI 并回车,此时提示“指定第一个尺寸界线原点”,选中图中 A 点并回车;再选 B 点作为第二条尺寸界线原点,回车后将标注拖动到合适位置单击确认即可。

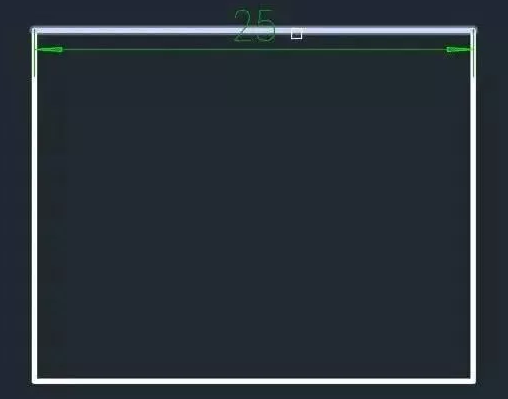

在命令行输入 DIM 并回车,将光标放在需要标注的位置上,系统会自动进行标注,只需点击鼠标确定位置即可。

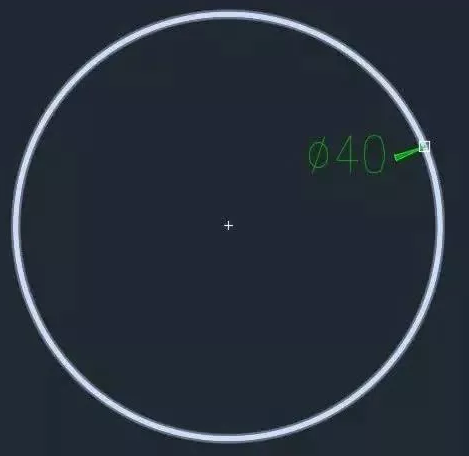

在命令行输入 DIM 并回车,将光标放到需要标注的对象上,直径会自动显示(与智能标注操作相同)。

在命令行输入 DAL,与线性标注一样选取两个延伸线原点即可直接标注尺寸,此法标注斜线较为方便。

以上标注方式分别适用于水平/垂直尺寸、自动识别、圆直径与斜向尺寸,可根据标注对象灵活选用。
