VCD 机平面图由外框、托盘、底脚、按钮与圆形碟仓等元素构成,可综合运用矩形、圆、偏移与阵列命令绘制。以下为详细步骤。
- 打开 CAD,新建文件。

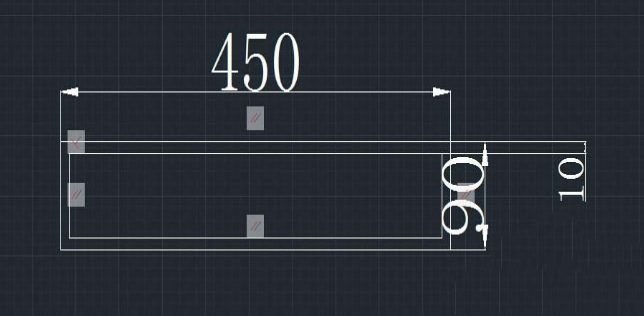

- 在左侧工具栏选择“矩形”,绘制一个 450×90mm 的直角矩形;再对其向内偏移 10mm。

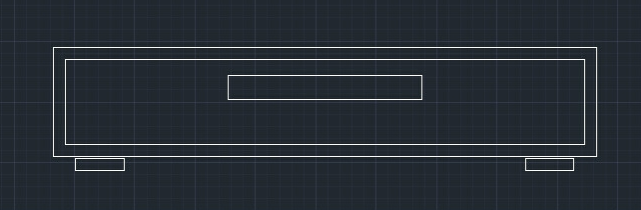

- 用矩形命令绘制 160×20mm 的直角矩形作为托盘;再绘制 40×10mm 的矩形作为 VCD 底脚(可两次绘制,也可用镜像命令复制)。

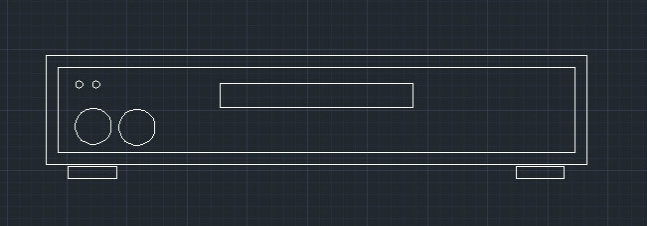

- 在左侧工具栏选中“圆”命令,分别绘制半径 15mm 与 3mm 的圆,用移动与复制命令布置到合适位置。

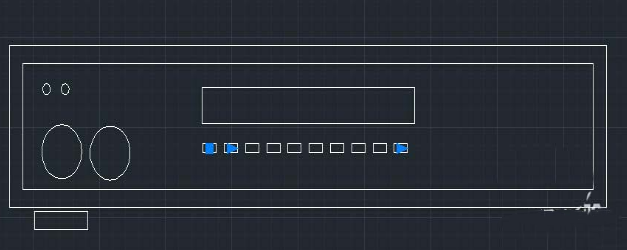

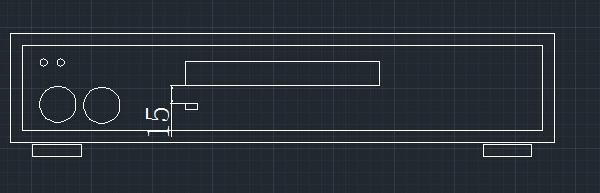

- 绘制 VCD 机上的小按钮:用矩形工具绘制 10×5mm 的直角矩形,用移动命令放到合适位置;再用阵列命令选择小矩形,选择“矩形”选项,设定列间距 16、列数 10、行数 1。

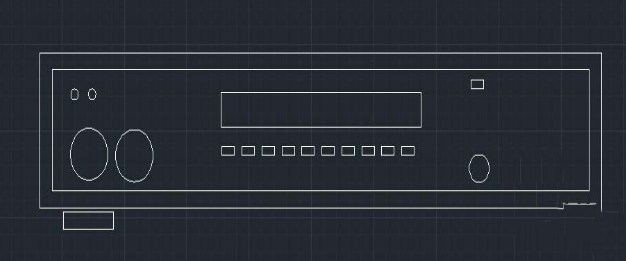

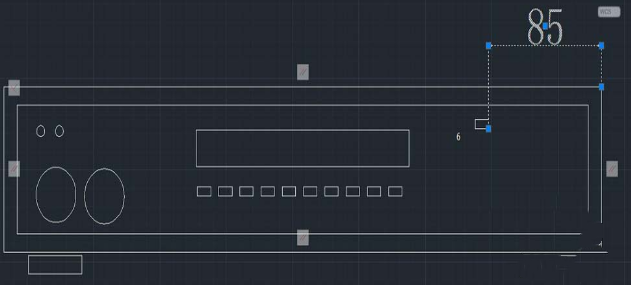

- 再分别用矩形命令与圆命令绘制一个 10×5mm 的直角矩形和半径 4mm 的圆,并调整位置。

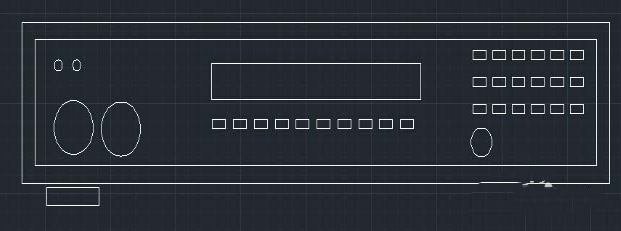

- 对右上角小矩形执行阵列命令(操作同步骤 5),间距 15,绘制 3 行 6 列的小按钮。

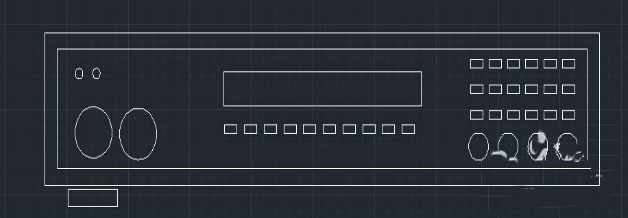

- 同理,对右下方的小圆执行阵列命令,间距 24,行数 1、列数 4。
VCD 机平面图以矩形、圆配合偏移与阵列布排按钮,是练习二维排布与阵列命令的典型案例。
