- 在 CAD 窗口上方存在三角形按钮,单击该按钮可隐藏或显示菜单栏。 三角形向上表示为显示菜单栏。 三角形向下表示为隐藏菜单栏。
- 有时打开软件后工具栏处于隐藏状态,可通过以下操作调出。 选择“菜单栏—工具—选项板”,单击属性、工具选项板或快速计算器等项,绘图界面即显示相应工具栏(菜单栏中高亮部分表示已打开的工具栏)。 再次单击同样的菜单项,即可隐藏该工具栏。
- 在绘图区域单击鼠标右键,在弹出的对话框中选择“选项”命令。 在“选项”对话框中选择“显示”选项卡,在“十字光标大小”框中直接输入数值,或拖动文本框后的滑块进行调整。该值默认为绘图区的 5%。 也可在命令栏直接输入 CURSORSIZE 命令并输入数值来修改光标大小。 通过合理配置菜单栏、工具栏与光标大小,可按个人绘图习惯优化操作界面的布局与可用性。
中望CAD 的操作界面是显示与编辑图形的区域。默认界面为“二维草图与注释”,包含功能区、绘图区、命令栏、状态栏、十字光标、坐标系图标、布局标签、标题栏及快速访问工具栏等。本节介绍菜单栏、工具栏与光标大小的设置方法。
- 在 CAD 窗口上方存在三角形按钮,单击该按钮可隐藏或显示菜单栏。

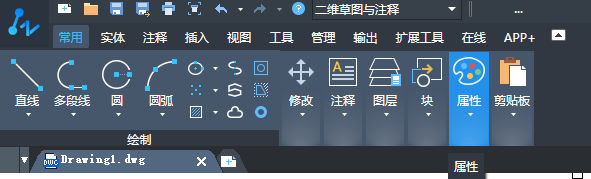

- 三角形向上表示为显示菜单栏。

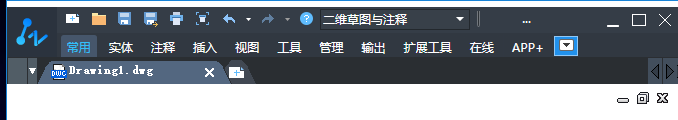

- 三角形向下表示为隐藏菜单栏。

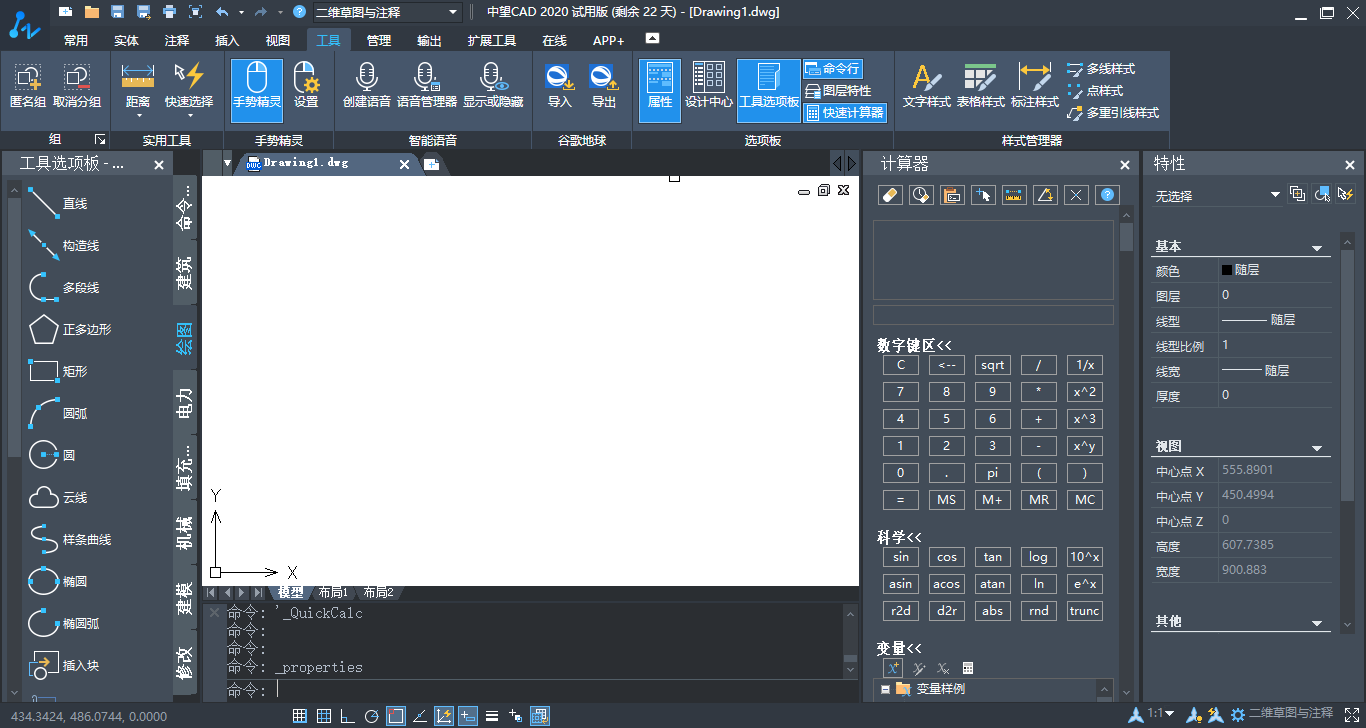

有时打开软件后工具栏处于隐藏状态,可通过以下操作调出。
- 选择“菜单栏—工具—选项板”,单击属性、工具选项板或快速计算器等项,绘图界面即显示相应工具栏(菜单栏中高亮部分表示已打开的工具栏)。

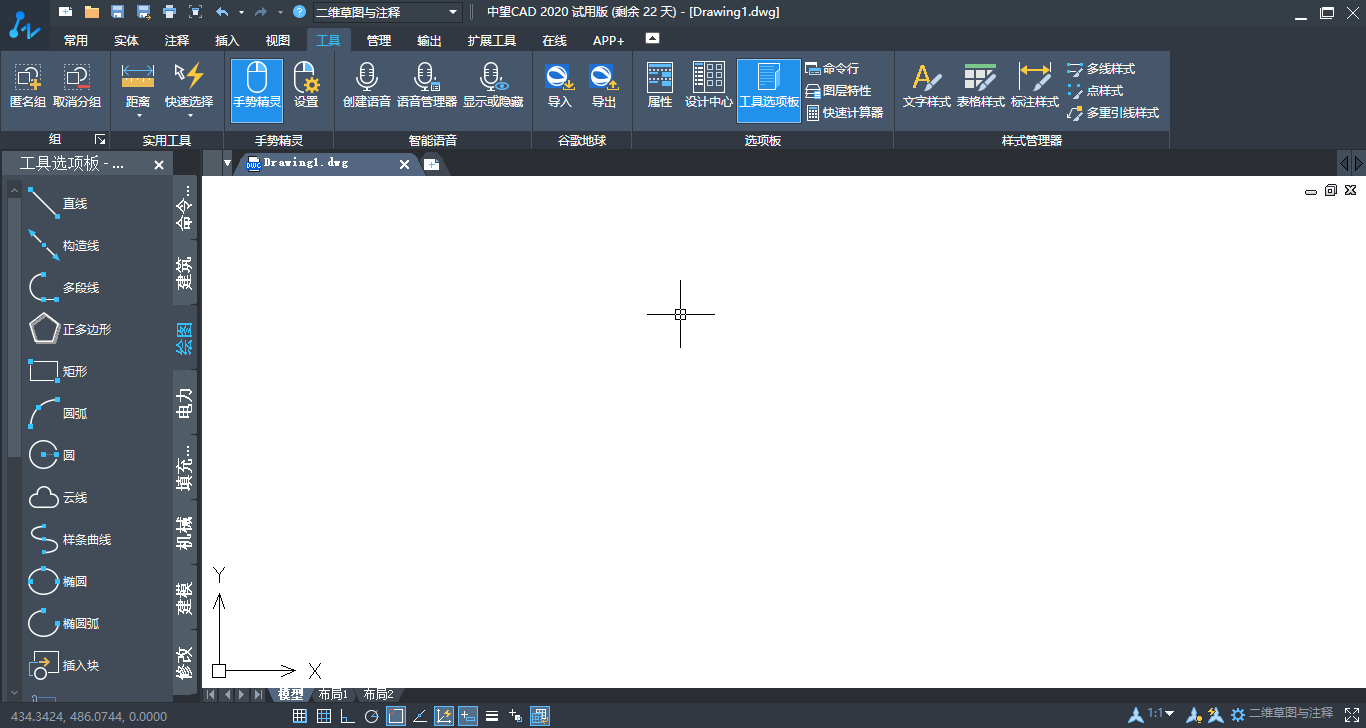

- 再次单击同样的菜单项,即可隐藏该工具栏。

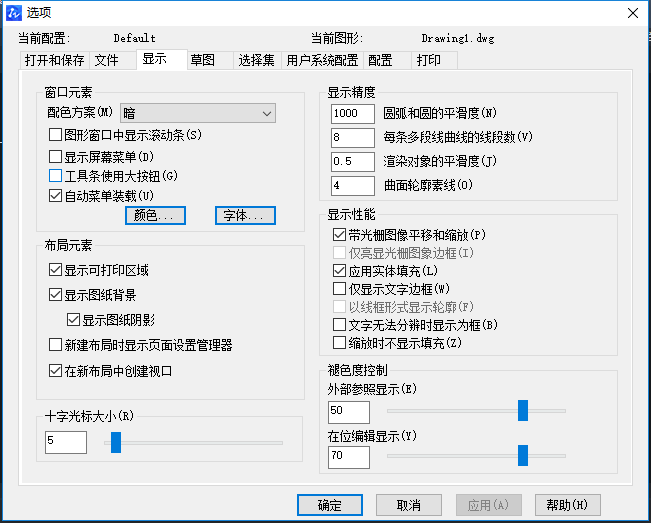

- 在绘图区域单击鼠标右键,在弹出的对话框中选择“选项”命令。
- 在“选项”对话框中选择“显示”选项卡,在“十字光标大小”框中直接输入数值,或拖动文本框后的滑块进行调整。该值默认为绘图区的 5%。
- 也可在命令栏直接输入 CURSORSIZE 命令并输入数值来修改光标大小。
通过合理配置菜单栏、工具栏与光标大小,可按个人绘图习惯优化操作界面的布局与可用性。
